14. TODO List¶
QuSim将被继续维护并进一步开发。以下为当前的坑。
14.1. L1 Cache¶

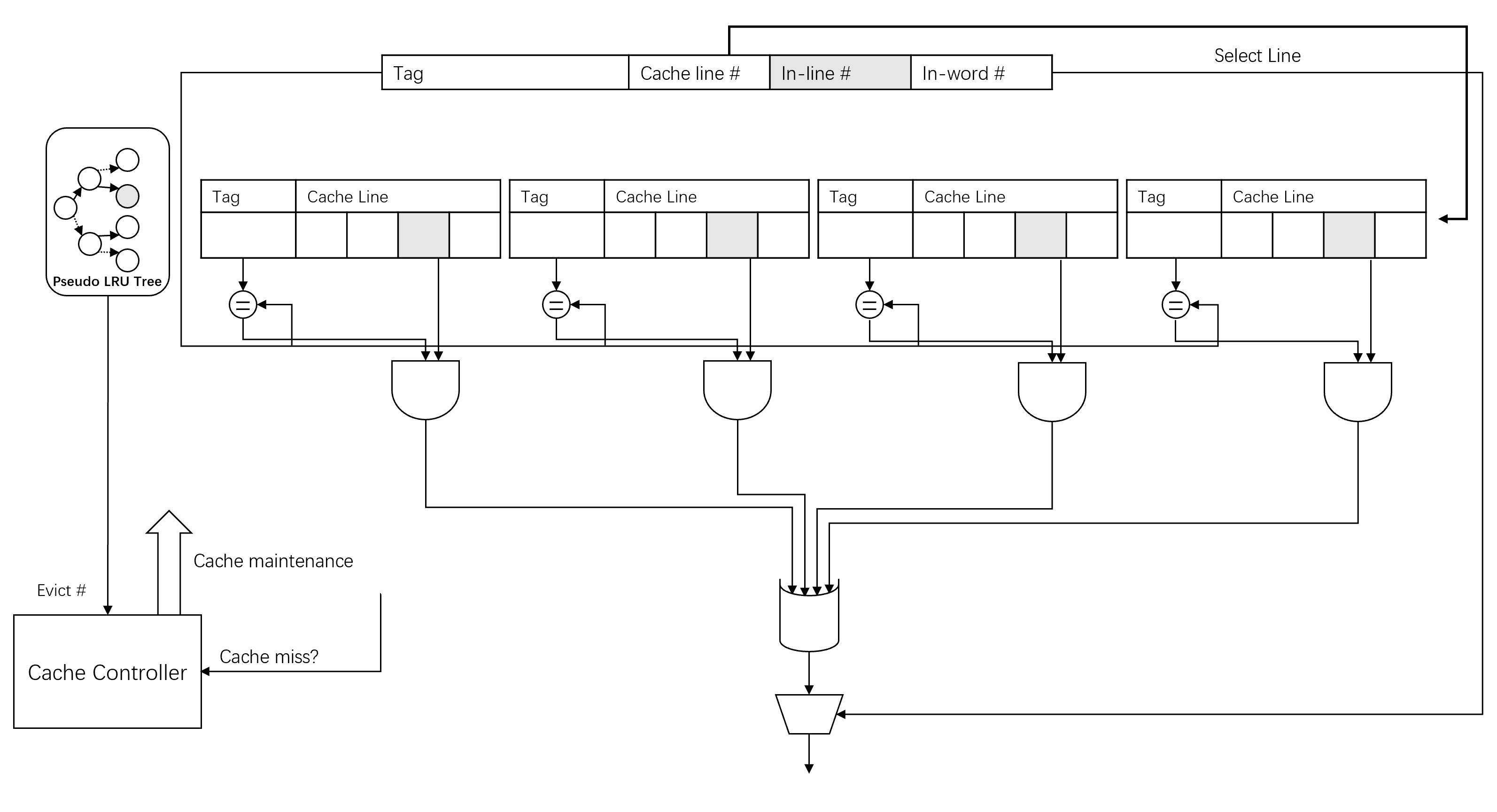

Cache被设计成8路组相联，Cache Line大小64Byte，每组含32项（大小可以削减），共占16KiB。在指定的FPGA上，恰可以放置两块Cache。
Cache命中时，只需要一个周期完成读操作，两个周期完成写操作；Cache未命中时，需要复杂的维护操作。
Cache访问只需要基于下标寻址而不需要基于内容的比较，因此Cache的内容可以存储在一组Block RAM里，减少对Flip-flop的使用。 考虑到每次访问最多只有8字节，可以将8字节设为BRAM的数据宽度，而不需要每次读取整个Cache Line。
驱逐算法上使用基于二叉树的伪LRU算法，保证在每个分支上驱逐“最不常使用”的项。
为了保证效率，Cache是Write-back的。缓存一致性？
- 当需要保证ICache和DCache一致的时候（sfence.vma或者ifence），等待DCache写回。
- 使用缓存一致性协议。
14.2. TLB & Pagetable Walker¶
14.2.1. ITLB, DTLB, JTLB¶
TLB被计划设计成一个二级缓存结构：第一级为一个直接映射的缓存，第二级被设计成一个全相联的缓存。 ITLB/DTLB缺失时，会向JTLB请求TLB表项（保证了ITLB/DTLB的内容一定在JTLB中）。JTLB缺失时，会调用Page Table Walker访问主存储器重填表项或者返回异常。
14.2.2. Page Table Walker¶
Page Table Walker会直接访问内存来获得页表表项。其设计应该为一个简单的状态机，并且作为一个AXI Master出现。 Page Table Walker不设置缓存。在DRAM情形下，这可能会带来严重的效率损失：可能需要一个接在DRAM前方的L2 Cache来提供加速。
14.3. FPU¶
QuSim当前缺少浮点运算的能力。
Xilinx Floating Point IP核提供了浮点数运算的流水线，然而，该IP核不支持多种Rounding，这违反了RISC-V指令集对于浮点数运算指令的要求。
替代方案应该自行实现流水线，支持32位浮点运算和64位浮点运算，并且正确地抛出异常。
一些浮点数指令需要等待三个操作数，在当前的RS-FU框架下可能需要调整。
14.4. CSR¶
QuSim缺少所有的CSR寄存器。
CSR寄存器指令本身不难实现，难点在于各个CSR的功能需要分别单独讨论，有些CSR甚至对应着一整个子系统（例如异常、中断、地址翻译等）。以下列举若干。
14.4.1. fcsr¶
许多浮点指令可能产生异常。我们将浮点异常作为ROB的单独一栏，并且在指令提交时将浮点异常加入fcsr寄存器。 同时，FPU可以从fcsr中读取Rounding方式。
14.5. “Software” Engineering¶
QuSim的开发严重依赖于Vivado IDE。Vivado给QuSim的开发带来了极大的便利，但也带来了许多的问题。
14.5.1. 代码管理¶
当前QuSim的代码仓库管理比较混乱，由于将整个Vivado工程加入了代码仓库，Git仓库大小飞速膨胀；同时，一些IP核未能及时加入代码仓库中。
我们需要整理QuSim的代码仓库，移除无必要的文件。 理想的做法是直到有必要时才创建Vivado项目。
14.5.3. 开发语言¶
QuSim使用Verilog进行开发，而Verilog本身是弱类型的，缺少类型约束给开发和调试带来了极大的麻烦。
QuSim借助于Vivado的Block Design进行元件之间的组装。元件组装非常方便，但是这也导致开发极度依赖于Vivado本身。
14.5.4. IP核¶
QuSim使用了大量Xilinx IP核，这些IP核可能是非开源的甚至是收费的，同时也阻止了进一步定制。
当前QuSim使用的最重要的Xilinx IP核是Xilinx AXI Interconnect。我们需要一个该IP核的开源替代品，或者切换到其它的总线协议。 对于其它的IP核，我们可以将其轻松替代。
